 Siūlome žymaus suspausto oro kompresorių gamintojo „Bottarini“ (Italija) sraigtinius oro kompresorius. Visi kompresoriai atitinka Europos direktyvas ir standartus: 98/37/EC, 87/404/EC, 97/23/EC, CEI-EN 60204/1, ISO 1217 ir PNEUROP/CAGI PN2 CPTC.2
Mūsų specialistai dirba suspausto oro srityje virš 10 metų.
Profesionalius stūmoklinius oro kompresorius, stūmoklinių kompresorių galvutes pateikiame puslapyje www.kompresoriai.eu

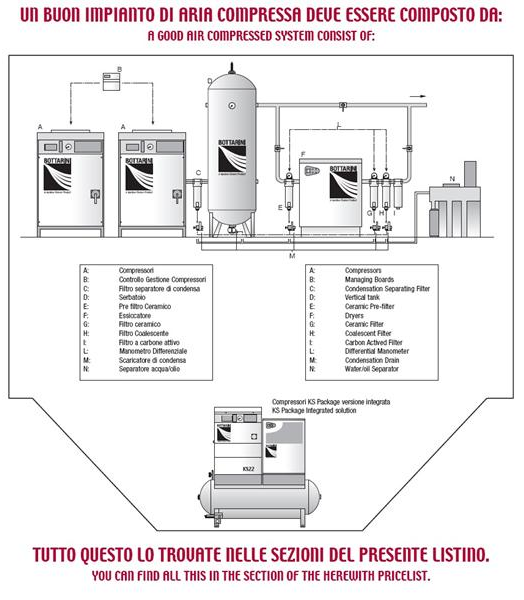

Šiuolaikinės suspausto oro sistemos, skirtos kokybiško oro gamybai, susideda:
Sraigtiniai oro kompresoriai 2,2 – 7,5 kW galingumo ( 400 V, 50 Hz )
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
KA 2
|
2,2 kW
|
0,24
|
10
|
61
|
620x600x840
|
100
|
1/ 2”
|
|
KA 3
|
3 kW
|
0,36
|
10
|
61
|
620x600x840
|
100
|
1/ 2”
|
|
KA 4
|
4 kW
|
0,53
|
10
|
62
|
620x600x840
|
100
|
1/ 2”
|
|
KA 5
|
5,5 kW
|
0,67
|
10
|
66
|
620x600x840
|
100
|
1/ 2”
|
KA2, KA3 gali būti komplektuojami gamykloje su 200 arba 270 litrų tūrio oro resiveriais.
KA4, KA5 modeliai gali būti komplektuojami su 200, 270 arba 500 litrų tūrio oro resiveriais.
Visi oro kompresoriai gamykloje gali būti komplektuojami su oro sausintuvais.
“Bottarini” KA modeliai - ypač tyliai dirbantys oro kompresoriai, draugiški aplinkai dėl mažesnių elektros energijos sąnaudų ir perdirbamų medžiagų naudojimo.
Labai žemas triukšmo lygis ( 61 – 66 dB ) pasiektas dėl teisingo oro tėkmės nukreipimo: tylus darbas nekenkia aplinkai, darbuotojams ir optimizuotas oro kompresoriaus aušinimas.
DIRBA TIK TADA KAI REIKIA. Start /Stop veikimo būdas leidžia kompresoriui dirbti tik tada, kai gamybai reikia suspausto oro, palaipsniui mažinant energijos sąnaudas.
Elektroninis „AIR BASIC“ valdymo skydelis ( PREMIUM KA 4-5-7 versijai ).
Oro / alyvos atskyrimo sistema. Padidintas patikimumas: mažiau žarnų ir sujungimų. Visa tai tapo įmanoma naudojant integruotą bloką, kuris atskiria alyvą nuo oro, jame taip pat sumontuotas oro/alyvos separatorius ir alyvos filtras. Toks efektyvus sprendimas labai gerai atskiria alyvą iki ypač žemo lygio maks 3 ppm. Bloke taip pat integruotas minimalaus slėgio vožtuvas, apsauginis vožtuvas, alyvos termostatas ir atbulinis vožtuvas.
Įsiurbimo vožtuvas - naujos vertikalios konstrukcijos, pagerintas skysčių-mechaninis efektyvumas. Įsiurbiamas oras teka tiesia linija, ir tai garantuoja mažesnius paleidimo/apkrovos nuostolius. ON/OFF veikimas ir išsijungimas/stabdymas yra valdomi solenoidiniu vožtuvu. Ši įsiurbimo vožtuvo koncepsija yra specialiai sukonstruota, kad sumažinti komponentų skaičių iki minimumo, tuo užtikrinant ilgalaikį atsparumą ir mažus serviso poreikius.
Sraigtiniai oro kompresoriai 2,2 –7,5 kW galingumo ( 400 V, 50 Hz )
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
MK 10 – 8 bar
|
7,5
kW
|
1,05
|
8
|
67
|
680x600x1000
|
155
|
3/
4”
|
|
MK 10 – 10 bar
|
7,5
kW
|
0,93
|
10
|
67
|
680x600x1000
|
155
|
3/
4”
|
|
MK 10 – 13 bar
|
7,5
kW
|
0,74
|
13
|
67
|
680x600x1000
|
155
|
3/
4”
|
KA7 gali būti komplektuojami gamykloje su 270 arba 500 litrų tūrio oro resiveriais.
Visi oro kompresoriai gamykloje gali būti komplektuojami su oro sausintuvais.
Sraigtiniai oro kompresoriai 11 – 15 kW galingumo ( 400 V, 50 Hz )
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
KSA 11 -8
KSA 11 -10
KSA 11 -13
|
11 kW
|
1,65
1,5
1,15
|
8
10
13
|
64
|
960x740x1090
|
200
|
3/4 G
|
|
KSA 15 -8
KSA 15 -10
KSA 15 -13
|
15 kW
|
2,21
2
1,6
|
8
10
13
|
65
|
960x740x1090
|
230
|
3/4 G
|
|
KSA 18 -8
KSA 18 -10
KSA 18 -13
|
18,5 kW
|
2,8
2,5
1,93
|
8
10
13
|
67
|
960x740x1090
|
280
|
3/4 G
|
Visi kompresoriai atitinka Europos direktyvas ir standartus: 98/37/EC, 87/404/EC, 97/23/EC, CEI-EN 60204/1, ISO 1217 ir PNEUROP/CAGI PN2 CPTC.2 .
Pagal gamybos poreikius sraigtiniai oro kompresoriai komplektuojami su 500 litrų oro resiveriais, su oro sausintuvu. Atskirai komplektuojame ir didesnio tūrio oro resiverius.

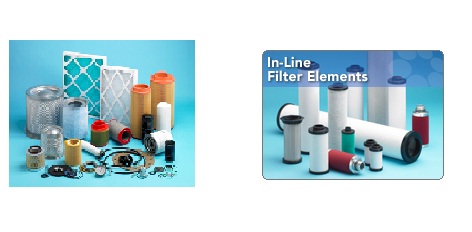

Maisto pramonei, dažymui, chemijos pramonei, kur reikia ypač švaraus oro, siūlome papildomai sumontuoti oro mikrofiltrus, arba anglinius oro filtrus.

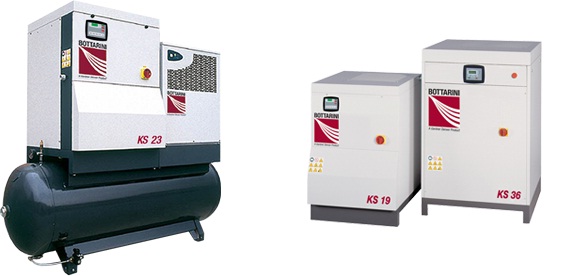

1 pav. Sraigtinis oro kompresorius „Bottarini“ su sausintuvu ir oro resiveriu.
Pagrindiniai komponentai:
1) “Enduro Plus” originali (pagaminta Suomijoje) sraigtų pora
2) Įsiurbimo filtras
3) Paleidimas žvaigždė – trikampis.
4) Apsaugos relė.
5) Automatinis našumo reguliavimas
6) Elektroninis valdymo blokelis
7) Įjungimo / išjungimo mygtukas su greito stabdymo mygtuku
8) Elektros varikliai IP55, F klasės.
9) Sukimosi kontrolė.
10) Alyvos lygio matuoklis, aiškus apžiūros langelis.
11) Elektropneumatinis įsiurbimo vožtuvas
12) Papildomai užsakoma: 3 mikronų ir 0.01 mikrono filtrai prie šaldytuvinio sausintuvo su kondensato išleidimo sistema.
13) Diržinė pavara.
14) Apsaugos prietaisai: a) Elektros variklio ir kompresoriaus per aukštai temperatūrai, b) Kompresoriaus per aukštam slėgiui ( apsauginis vožtuvas ).
15) Signalizacija: kai neteisinga sukimosi kryptis; variklio perkrovos metu; esant kompresoriaus per aukštai temperatūrai: aliarmas prie 107 C ir stabdymas prie 110 C temperatūros.
16) Standartiniai serviso intervalai.
17) Indikatoriai: a) Slėgiui ir temperatūrai, b) valandų skaitiklis, rodantis visą valandų skaičių darbant, ir esant pilnam apkrovimui.
18) Korpusas nudažytas milteliniu būdu ir yra atsparus braižymams.
19) Tiekiamo suspausto oro aušintuvas.
20) Termostatinis maišymo vožtuvas.
|
|
Sumažintas elektros energijos naudojimas
Aukštos kokybės, ilgaamžiška ir didelio efektyvumo sraigtų pora „Enduro“ ( Gamykla „Gardner Denver“, Suomija)
Lengvas servisas, geras priėjimas prie visų komponentų nuimant šoniniu skydus. Visi pagrindiniai komponentai, kurie reikalingi periodiniam servisui, pasiekiami iš vienos pusės.
Ypač tyliai dirbantis oro kompresorius dėl optimaliai nukreipiamo aušinamojo oro srauto. Tausojama aplinka ir aplink dirbantis personalas. Užtikrinamas optimalus aušinimas.
Valdymo elektroninis skydelis: lengvai suprantamas, vykdomas visas kompresoriaus valdymas; variklio žvaigždė-trikampis paleidimas, sukimosi kryptis, ON/OFF veikimas ir stabdymas, distancinis valdymas, apsaugos ir perspėjimo signalai, serviso žinutės.
Oro / alyvos atskyrimas. Padidintas patikimumas: mažiau žarnų ir sujungimų. Visa tai tapo įmanoma naudojant integruotą bloką, kuris atskiria alyvą nuo oro, jame taip pat sumontuotas oro/alyvos separatorius ir alyvos filtras. Toks efektyvus sprendimas labai gerai atskiria alyvą iki ypač žemo lygio maks 3 ppm.
Įsiurbimo vožtuvas - naujos vertikalios konstrukcijos, pagerintas skysčių-mechaninis efektyvumas. Įsiurbiamas oras teka tiesia linija, ir tai garantuoja mažesnius paleidimo/apkrovos nuostolius. ON/OFF veikimas ir išsijungimas/stabdymas yra valdomi solenoidiniu vožtuvu. Ši įsiurbimo vožtuvo koncepsija yra specialiai sukonstruota, kad sumažinti komponentų skaičių iki minimumo, tuo užtikrinant ilgalaikį atsparumą ir mažus serviso poreikius.
Aušinimo sistema. Tikslus vėdinimo sistemos ortakių projektavimas ir kombinuotas aušintuvas užtikrina optimalų aušinimą oro/alyvos mišinio ir tiekiamo suspausto oro – prie temperatūros, kuri yra tik 8/10 C aukštesnė kaip aplinkos temperatūra.
Elektriniai komponentai. Pagaminti žymiausių elektros įtaisų gamintojų, todėl lengvai gaunami visų šalių parduotuvėse. Elektros varikliai IP55, klasė F.
Pavara. Patikrinta ir išbandyta diržinė pavara su ketaus išbalansuotais skriemuliais ir aukštos kokybės diržais, kad užtikrinti maksimalų patikimumą ir stiprumą. Supaprastintas diržo įtempimo mechanizmas - vienu reguliuojamu varžtu, kuris garantuoja lengvesnę patikrą ir pakeitimo operacijas.
Sraigtiniai oro kompresoriai 22 – 37 kW galingumo ( 400 V, 50 Hz )
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
ESP 22
|
22 kW
|
3,84
3,35
3,14
2,50
|
7,5
8,5
10
13
|
67
|
850x850x1300
|
360
|
1”
|
|
ESP 30
|
30 kW
|
5,24
4,60
4,34
3,71
|
7,5
8,5
10
13
|
76
|
1300x850x1300
|
450
|
1”
|
|
ESP 37
|
37 kW
|
6,31
5,63
5,48
4,07
|
7,5
8,5
10
13
|
76
|
1130x1350x1500
|
650
|
1 ½ “ G
|
|
KS 68 / 7
KS 68 / 8
KS 68 / 10
KS 68 / 13
|
45 kW
|
6,95
6,80
6,20
5,55
|
7,5
8,5
10
13
|
76
|
1130x1350x1500
|
770
|
1 1/ 2” G
|
|

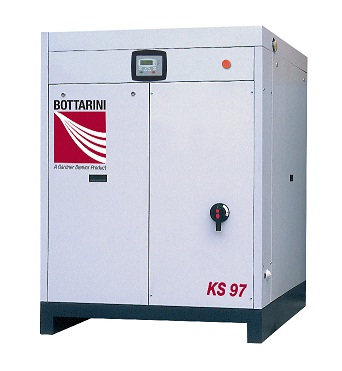

KS 97 / 7
KS 97 / 8
KS 97 / 10
KS 97 / 13
|
55 kW
|
9,65
9,50
8,30
6,75
|
7,5
8,5
10
13
|
76
|
1130x1350x1500
|
1100
|
1 1/ 2” G
|
|
KS 124 / 7
KS 124 / 10
KS 124 / 13
|
75 kW
|
12,20
10,50
8,70
|
7,5
10
13
|
76
|
1850x1400x1930
|
1850
|
2”
|
|
KS 158 / 7
KS 158 / 10
KS 158 / 13
|
90 kW
|
15,40
12,90
10,80
|
7,5
10
13
|
76
|
1850x1400x1930
|
1850
|
2”
|
Visi kompresoriai atitinka Europos direktyvas ir standartus: 98/37/EC, 87/404/EC, 97/23/EC, CEI-EN 60204/1, ISO 1217 ir PNEUROP/CAGI PN2 CPTC.2.
Sraigtiniai oro kompresoriai 45 – 132 kW, su tiesiogine pavara
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
ESP 45
|
45 kW
|
7,93
7,15
6,82
5,21
|
7,5
8,5
10
13
|
70
|
|
|
|
|
ESP 55
|
55 kW
|
9,27
8,31
7,88
6,47
|
7,5
8,5
10
13
|
73
|
|
|
|
|
ESP 70
|
75 W
|
12,26
11,13
10,26
8,59
|
7,5
8,5
10
13
|
73
|
|
|
|
|
ESP 90
|
90 kW
|
16,00
14,00
13,00
11,00
|
7,5
8,5
10
13
|
73
|
|
|
|
|
ESP 110
|
110 kW
|
19,50
17,50
17,00
13,80
|
7,5
8,5
10
13
|
74
|
|
|
|
|
ESP 132
|
132 kW
|
23,50
22,10
20,20
16,40
|
7,5
8,5
10
13
|
76
|
|
|
|
Sraigtiniai oro kompresoriai 45 – 132 kW, su tiesiogine pavara
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
ESN 160
|
160 kW
|
29
27,2
24,90
21,10
|
7,5
8,5
10
13
|
|
|
|
|
|
ESN 200
|
200 kW
|
36,10
33,50
30,90
26,50
|
7,5
8,5
10
13
|
|
|
|
|
|
ESN 250
|
250 kW
|
43,40
39,50
38,70
33,10
|
7,5
8,5
10
13
|
|
|
|
|
Sraigtiniai oro kompresoriai ESD/ESG 315 – 500 serija, tiesioginė pavara
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
ESG 315
|
315 kW
|
51,30
44,80
|
8
10
|
|
|
|
|
|
ESD 315
|
315 kW
|
35,40
|
13
|
|
|
|
|
|
ESD 355
|
355 kW
|
56,80
51,20
44,80
|
8
10
13
|
|
|
|
|
|
ESG 400
|
400 kW
|
63,30
56,90
47,00
|
8
10
13
|
|
|
|
|
|
ESD 450
|
450 kW
|
73,60
|
7,5
|
|
|
|
|
|
ESG 450
|
450 kW
|
62,90
53,00
|
10
13
|
|
|
|
|
|
ESD 500
|
500 kW
|
73,50
|
9
|
|
|
|
|
Kintamo greičio sraigtiniai oro kompresoriai su dažnio keitikliais
|
Modelis
|
Elektros
variklio galia
|
Našumas
m3/min
|
Max slėgis
bar
|
Triukšmo lygis,
dB
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
KDV 15
|
14 kW
|
1,44 – 1,63
1,11 – 1,44
|
3 – 10
10 - 13
|
66
|
|
|
|
|
KDV 17
|
17 kW
|
2,24 – 2,64
1,73 – 2,24
|
3 – 10
10 - 13
|
68
|
|
|
|
|
KDV 21
|
19 kW
|
2,83 – 3,14
2,16 – 2,83
|
3 – 10
10 - 13
|
70
|
|
|
|
|
KDV 25
|
25 kW
|
2,78 – 4,02
|
3 - 13
|
64
|
|
|
|
|
KDV 30
|
37 kW
|
4,58 – 6,04
|
3 – 13
|
70
|
|
|
|
|
KDV 40
|
45 kW
|
5,28 – 6,87
|
3 - 13
|
70
|
|
|
|
|
KDV 51
|
51 kW
|
5,53 – 7,85
|
3 – 13
|
73
|
|
|
|
|
KDV 63
|
62 kW
|
6,86 – 9,37
|
3 – 13
|
73
|
|
|
|
|
KDV 77
|
79 kW
|
8,81 – 11,6
|
3 - 13
|
73
|
|
|
|
|
KDV 125
|
115 kW
|
13,9-20,2
|
3 - 13
|
|
|
|
|
|
KDV 150
|
170 kW
|
19,90-25,10
|
3 - 13
|
|
|
|
|
|
KDV 250
|
250
|
42,30
36,00
31,00
|
7,5
10
13
|
80
|
|
|
|
Dažnio keitiklis dar labiau taupo elektros energiją: oro kompresorius palaiko tikslų nustatytą ( „target pressure“ ) slėgį suspausto oro sistemoje.

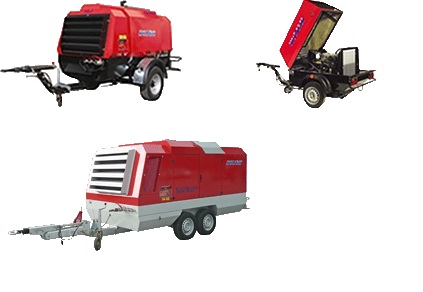

Mobilūs sraigtiniai oro kompresoriai su dyzeliniais varikliais
|
Modelis
|
Dyzelinio
variklio galia
|
Variklio
gamintojas
|
Max slėgis
bar
|
Našumas
m3/min
|
Matmenys,
LxBxH, mm
|
Svoris
kg
|
Pajungimas
coliais
|
|
GDP 21
|
16,3
|
Kubota
|
7
|
2
|
|
|
|
|
GDP 31
|
23,1
|
Kubota
|
7
|
3
|
|
|
|
|
GDP 43
|
35,5
|
Cummins
|
7
|
4,2
|
|
|
|
|
GDP 51
|
35,5
|
Cummins
|
7
|
5
|
|
|
|
|
GDP 63
|
44,7
|
Cummins
|
7
|
6,2
|
|
|
|
|
GDP 61
|
63
|
Cummins
|
12
|
6
|
|
|
|
|
GDP 77
|
63
|
Cummins
|
7
|
7,6
|
|
|
|
|
GDP 111
|
97
|
Cummins
|
8,6
|
11,3
|
|
|
|
|
GDP 116
|
119
|
Cummins
|
12
|
12
|
|
|
|
Pateikiame oro kompresorių ekspluatacijos instrukciją lietuvių kalba, apmokome darbuotojus dirbti su įrenginiu, atliekame garantinį ir pogarantinį servisą, tiekiame filtrus, alyvą, atsargines dalis.
|
|
Montuojame profesionalius sraigtinius ir profesionalius stūmoklinius oro kompresorius su aukštos kokybės Condor slėgio rėle, kuri patikimai atlaiko ilgalaikį darbą gamyboje, kur reikalingas patikimumas.
Stūmoklinius oro kompresorius, stūmoklinių kompresorių galvutes pateikiame puslapyje www.kompresoriai.eu
Montuojame oro kompresorinių vėdinimo sistemas, karšto oro nuvedimo patalpų šildymui sistemas
Montuojame suspausto oro vamzdynus plastikiniais arba aliuminio vamzdžiais
